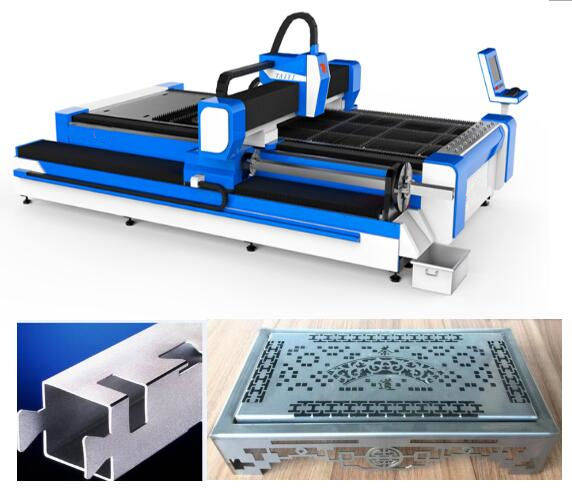

ss խողովակներ 3D լազերային կտրող մեքենա / 3 առանցք օպտիկամանրաթելային մետաղական կտրող սարք

Ապրանքի մանրամասերը

Հավաստագրում. CE

Վճարման և առաքման պայմաններ.

Նվազագույն պատվերի քանակը ՝ 1 հատ

Գինը ՝ պայմանագրային

Փաթեթավորման մանրամասները. 1 * 20GP բեռնարկղ

Առաքման ժամանակը ՝ 30 օր

Վճարման պայմանները. L / C, D / A, T / T, D / P, Western Union, L / C

Մատակարարման ունակություն `ամսական 50 հատ

Ապրանքի մանրամասն նկարագրություն

Դիմում ::	Ամբողջ մետաղական նյութը	Կտրող հաստությունը.	SS Upto 10 մմ, MS Upto 22 սմ
Լազերային տեսակը ::	Մանրաթել	CNC, թե ոչ ::	Այո
Սառեցման ռեժիմը ::	Waterրի սառեցում	Կառավարման Ծրագրեր ::	Cypcut
Գրաֆիկական ձևաչափի աջակցություն ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ծագման վայր ::	Չինաստան
Մոդելի համարը::	TY-3015DG	Տրամադրվել է հետ վաճառքի ծառայություն ::	Արտադրողները մատչելի են սպասարկող մեքենաներ արտերկրում
Կրկնվող ճշգրտություն ::	+ -0.03 մմ	Օպերացիոն ջերմաստիճանը ::	0 ° C-45 ° C
Աշխատանքային խոնավություն ::	5%-95%	Խողովակների կտրման միջակայքը.	20-130mmx3000 մմ
Լարման::	AC380V ± 10% 50HZ (60HZ)	Կտրող տարածք.	3000 * 1500 մմ ստանդարտ, մեծը հնարավոր է հարմարեցնել

Մեքենայի մարմին

1. Taiyi- ի մեքենայի մարմինը 8 մմ պողպատե կառուցվածքով, 600 ℃ ջերմամշակմամբ, ճշգրիտ եռակցմամբ, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:

2. Gանկապատեր մագնեզիումի խառնուրդի ձուլմամբ, ուժեղ կայունություն առանց դեֆորմացիայի, Արագ շարժում:

3. Բարձր արդյունավետության գոտիավորման ծխելու համակարգը մեքենայի մարմնի երկու կողմերում, ուժեղ հատվածավորված փոշին և ծխելը հավաքելը, դա կնվազեցնի աշխատողի վնասը:

4. Ներմուծված ճշգրիտ կրակի իջեցում և սերվով շարժիչ, Արագ վազքի արագություն:

5. Մեքենայի մահճակալի վրա 70 շեղբեր և 6 սլայդ սալիկ, մեքենայի նախազգուշացումը նվազեցնելու համար սերտ շեղբերով, բալոններով աշխատող սլաքներ ՝ սավանները հեշտությամբ բեռնելու և ներբեռնելու համար:

6. Flexibleկուն բեռնման տուփը կարող է բաց լինել առջևի և երկու կողմերի միջև, ինչը համոզիչ է մեքենայական աշխատանքի վիճակի համար:

Օպտիկամանրաթելային լազերային կտրող մեքենայի առավելությունը

1. Համեմատեք ավանդական լազերի հետ, մանրաթելային լազերը ավելի շատ շրջակա միջավայրի պաշտպանություն է.
2. Շատ ավելի ցածր էներգիայի սպառումը. Օպտիկամանրաթելային լազերի ֆոտոէլեկտրական փոխակերպման արդյունավետությունը 15 անգամ ավելի բարձր է, քան ավանդական լազերը:
3. Լազերային կետերի ավելի բարձր որակ. Մեկ մոդուլային լազերային աղբյուր
4. Ավելի ցածր սպառումը. Էլեկտրաէներգիայի սպառումը ժամում կազմում է 7 կՎտ:

Արժեքի վերլուծություն մեկ ժամվա ընթացքում
Ոչ:	Նյութը	Կտրում SS (1 մմ)	Կտրող պողպատ (5 մմ)	Նշում
1	Էլեկտրական	1.4USD / ժամ	1.4USD / ժամ	1. Եթե մենք օգտագործում ենք Օդը կտրելու համար, ապա ծախսը = օդային կոմպրեսորային + մեքենայի էլեկտրական + լիցքավորում + սպառում մասերի 2. Արժեքը, որը մենք հաշվել ենք Դոնգուան քաղաքում տեղական գանձումների հիման վրա, տարբեր երկրների համար կա որոշակի անհամապատասխանություն: 3. Տարբեր հաստությունը կտրելու համար կան տարբեր գուսերներ սպառում
2	Գազ (N2 / O2)	2USD / ժամ	1.4USD / ժամ
3	Պաշտպանիչ ոսպնյակներ, վարդակ	0.06USD / ժամ	0.07USD / ժամ
Ընդհանուր արժեքը		3.46USD / ժամ	2.87USD / ժամ

Տեխնիկական

Մոդել	TY-3015DG
Լազերային աղբյուրի միջին միջոց	Մանրաթել
Կտրող միջակայքը (L * W)	3000 մմ × 1500 մմ
Z առանցքի հարված	250 մմ
Մաքս. դիրքավորման արագությունը	120 մ / րոպե
X, Y առանցք Max. արագացնել արագությունը	1,0 գ
Սառեցման ձևը	Րի սառեցում
Լազերային ալիքի երկարություն	1070nm
Լազերային աղբյուրի ելքային հզորություն	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Պարտադիր)
Մին կտրելու բացը	0,1 մմ
X, Y և Z առանցքների դիրքի ճշգրտությունը	0,03 մմ
X, Y և Z առանցքների առանցքային տեղակայման ճշգրտություն	0,01 մմ
Կտրող նյութի հաստությունը (ըստ նյութի)	0.2 - 25 մմ
Վարորդի մոդելը	Ներմուծված servo շարժիչ
Էլեկտրաէներգիայի պահանջ	380V, 50/60 Հց
Աշխատանքային ջերմաստիճանը	0-45 ℃
Շարունակական աշխատանքային ժամանակ	24 ժամ
Մեքենայի քաշը	Մոտ 12000 կգ
Էլեկտրաէներգիայի ընդհանուր պաշտպանության մակարդակը	IP54

Մանրամասն նկարներ

	Անուն:Մեքենայի մարմին և պարագաներ a.600 ℃ ջերմային բուժում, ջեռոցում 24 ժամ սառեցում, ճշգրիտ CO2 պաշտպանության զոդում, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում: բ. Սինխրոն X / Y / Z առանցքներ. Z- առանցքը կարող է գործել 150 մմ, հարմար է մետաղական սավանի շատ տեսակների կտրման համար: գ. Բարձր որակը երաշխավորում է դրա դիմացկունությունը և ավելի հեշտ պահպանումը:
Անուն:AC servo շարժիչ և վարորդ Ներմուծված servo շարժիչը (Y- առանցքը ղեկավարվում է երկու servo շարժիչով), ինչպես նաև բարդ մոլորակային ռեդուկտորի միջոցով, ապահովում է կայուն, ճշգրիտ և հուսալի շարժիչ:
	Անուն:Lineշգրիտ գծային ուղեցույցներ Կտրված կտրման համակարգը, լազերային հզորությունը և servo շարժումը միմյանց հիանալի կերպով ներմուծում են, ներմուծվում են բարձր ճշգրտության հանդերձում և դարակաշարերի վարման համակարգ, փոխանակելի կրկնակի աշխատանքային սեղան ՝ ապահովելու վերամշակման ավելի բարձր արագություն և ճշգրտություն:
Անուն:Գլխի կտրում Անլար կտրող գլուխը ունի ավտոմատ բարձրության հետևման և հակահեղափոխության գործառույթ, ինչը մեծապես բարելավում է նույն ելքային հզորության տակ կտրելու արագությունը, սահունությունը և կտրման ճշգրտությունը: Մի խոսքով, կտրման արդյունավետությունը կարող է բարձրացվել:
	Անուն:Լազերային աղբյուր արագ արագություն, բարձր ճշգրտության կտրող գիծ և հարթ կտրող եզր

Անուն:Մեքենայի մարմին և պարագաներ

a.600 ℃ ջերմային բուժում, ջեռոցում 24 ժամ սառեցում, ճշգրիտ CO2 պաշտպանության զոդում, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
բ. Սինխրոն X / Y / Z առանցքներ. Z- առանցքը կարող է գործել 150 մմ, հարմար է մետաղական սավանի շատ տեսակների կտրման համար:
գ. Բարձր որակը երաշխավորում է դրա դիմացկունությունը և ավելի հեշտ պահպանումը:

Անուն:AC servo շարժիչ և վարորդ

Ներմուծված servo շարժիչը (Y- առանցքը ղեկավարվում է երկու servo շարժիչով), ինչպես նաև բարդ մոլորակային ռեդուկտորի միջոցով, ապահովում է կայուն, ճշգրիտ և հուսալի շարժիչ:

Անուն:Lineշգրիտ գծային ուղեցույցներ

Կտրված կտրման համակարգը, լազերային հզորությունը և servo շարժումը միմյանց հիանալի կերպով ներմուծում են, ներմուծվում են բարձր ճշգրտության հանդերձում և դարակաշարերի վարման համակարգ, փոխանակելի կրկնակի աշխատանքային սեղան ՝ ապահովելու վերամշակման ավելի բարձր արագություն և ճշգրտություն:

Անուն:Գլխի կտրում

Անլար կտրող գլուխը ունի ավտոմատ բարձրության հետևման և հակահեղափոխության գործառույթ, ինչը մեծապես բարելավում է նույն ելքային հզորության տակ կտրելու արագությունը, սահունությունը և կտրման ճշգրտությունը: Մի խոսքով, կտրման արդյունավետությունը կարող է բարձրացվել:

Անուն:Լազերային աղբյուր

արագ արագություն, բարձր ճշգրտության կտրող գիծ և հարթ կտրող եզր

Նմուշների կտրում

Դասընթացներ

Պայմանագիրը կնքելուց հետո ձեր ընկերությունը կարող է կազմակերպել տեխնոլոգին, որ գա մեր գործարան ՝ սովորելու սարքավորումների և աշխատանքային հիմնական առարկաների հիմնական գիտելիքները, բավարար ուսուցման ժամանակ ՝ 1-3 օրվա ընթացքում, դասընթացների պարունակությունը հետևյալն է.
ա) նկարչության ծրագրային ապահովման ընդհանուր դասընթաց;
բ) մեքենայացման և անսահմանավարման ընթացակարգեր.
գ) կառավարման վահանակի և ծրագրաշարի պարամետրերի, պարամետրերի միջակայքի նշանակությունը.
դ) մեքենայի հիմնական մաքրում և սպասարկում.
ե) Սարքավորումների ընդհանուր անսարքությունների լուծում.
զ) գործողության զգուշություն.

SS խողովակների և թերթերի լազերային կտրող մեքենայի երաշխիք

ա) .1 տարի ամբողջ մեքենայի համար (ձեռքով արված վնասը բանակցվում է):
բ) .Լազերային աղբյուր 2 տարվա երաշխիք
գ) .Բոլոր երկար սպասարկում և պահեստամասերի մատակարարում
դ) անվճար դասընթացներ շահագործման անձնակազմի համար: (ինժեները կարող է մեկնել արտասահման ՝ բանակցված է):
