մետաղական խողովակներ 3D լազերային կտրող մեքենա / ավտոմատ խողովակների կտրող մեքենա

մետաղական խողովակներ 3D լազերային կտրող մեքենա / ավտոմատ խողովակների կտրող մեքենա

Ապրանքի մանրամասերը


Հավաստագրում. CE
Վճարման և առաքման պայմաններ.
Նվազագույն պատվերի քանակը ՝ 1 հատ
Գինը ՝ պայմանագրային
Փաթեթավորման մանրամասները. 1 * 20GP բեռնարկղ
Առաքման ժամանակը ՝ 30 օր
Վճարման պայմանները. L / C, D / A, T / T, D / P, Western Union, L / C
Մատակարարման ունակություն `ամսական 50 հատ

Ապրանքի մանրամասն նկարագրություն


Դիմում ::Ամբողջ մետաղական նյութըԿտրող հաստությունը.SS Upto 10 մմ, MS Upto 22 սմ
Լազերային տեսակը ::ՄանրաթելCNC, թե ոչ ::Այո
Սառեցման ռեժիմը ::Waterրի սառեցումԿառավարման Ծրագրեր ::Cypcut
Գրաֆիկական ձևաչափի աջակցություն ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTԾագման վայր ::Չինաստան
Մոդելի համարը::TY-3015DGՏրամադրվել է հետ վաճառքի ծառայություն ::Արտադրողները մատչելի են սպասարկող մեքենաներ արտերկրում
Կրկնվող ճշգրտություն ::+ -0.03 մմՕպերացիոն ջերմաստիճանը ::0 ° C-45 ° C
Աշխատանքային խոնավություն ::5%-95%Վերամշակման միջակայք.20-130mmx3000 մմ
Լարման::AC380V ± 10% 50HZ (60HZ)Կտրող տարածք.3000 * 1500 մմ ստանդարտ, մեծը հնարավոր է հարմարեցնել

Մեքենայի մարմին


1. Մեր մեքենայի մարմինը `8 մմ պողպատե կոնստրուկցիայի, 600 ℃ ջերմամշակման, ճշգրիտ զոդման միջոցով, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
2. Gանկապատեր մագնեզիումի խառնուրդի ձուլմամբ, ուժեղ կայունություն առանց դեֆորմացիայի, Արագ շարժում:
3. Բարձր արդյունավետության գոտիավորման ծխելու համակարգը մեքենայի մարմնի երկու կողմերում, ուժեղ հատվածավորված փոշին և ծխելը հավաքելը, դա կնվազեցնի աշխատողի վնասը:
4. Ներմուծված ճշգրիտ կրակի իջեցում և սերվով շարժիչ, Արագ վազքի արագություն:
5. Մեքենայի մահճակալի վրա 70 շեղբեր և 6 սլայդ սալիկ, մեքենայի նախազգուշացումը նվազեցնելու համար սերտ շեղբերով, բալոններով աշխատող սլաքներ ՝ սավանները հեշտությամբ բեռնելու և ներբեռնելու համար:
6. Flexibleկուն բեռնման տուփը կարող է բաց լինել առջևի և երկու կողմերի միջև, ինչը համոզիչ է մեքենայական աշխատանքի վիճակի համար:

Օպտիկամանրաթելային լազերային կտրող մեքենայի առավելությունը


1) ճառագայթների գերազանց որակ. Փոքր ուշադրության տրամագիծը և աշխատանքի բարձր արդյունավետությունը, բարձր որակը:
2) կտրման բարձր արագություն. Կտրման արագությունը ավելի քան 60 մ / րոպե է
3) Կայուն հոսանք. Ընդունելով աշխարհի ներմուծման մանրաթելային լազերները, կայուն կատարումը, հիմնական մասերը կարող են
հասնել 100,000 ժամ;
4) ֆոտոէլեկտրական փոխակերպման բարձր արդյունավետություն. Համեմատեք CO2 լազերային կտրող մեքենայի հետ.
օպտիկամանրաթելային լազերային կտրող մեքենան ունի երեք անգամ ֆոտոէլեկտրական փոխակերպման արդյունավետություն
5) costածր ծախս և ցածր սպասարկում. Խնայել էներգիան և պաշտպանել շրջակա միջավայրը: Ֆոտոէլեկտրական փոխակերպման փոխարժեքը
մինչև 25-30% է: Էլեկտրաէներգիայի ցածր սպառումը, դա միայն ավանդական CO2 լազերային մոտ 20% -30% է
կտրող մեքենա: Օպտիկամանրաթելային հաղորդման փոխանցումը կարիք չունի արտացոլելու ոսպնյակները, բացի պահպանման ծախսը
6) Հեշտ գործողություններ. Օպտիկամանրաթելային փոխանցում, օպտիկական ուղու որևէ ճշգրտում.
7) Սուպեր ճկուն օպտիկական էֆեկտներ. Կոմպակտ ձևավորում, արտադրության դյուրին ճկուն պահանջներ:

Տեխնիկական


Լազերային աղբյուրի միջին միջոցՄանրաթել
Կտրող միջակայքը (L * W)3000 մմ × 1500 մմ
Z առանցքի հարված250 մմ
Մաքս. դիրքավորման արագությունը120 մ / րոպե
X, Y առանցք Max. արագացնել արագությունը1,0 գ
Սառեցման ձևըՐի սառեցում
Լազերային ալիքի երկարություն1070nm


Լազերային աղբյուրի ելքային հզորություն



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Պարտադիր)

Մին կտրելու բացը0,1 մմ
X, Y և Z առանցքների դիրքի ճշգրտությունը0,03 մմ
X, Y և Z առանցքների առանցքային տեղակայման ճշգրտություն0,01 մմ
Կտրող նյութի հաստությունը (ըստ նյութի)0.2 - 25 մմ
Վարորդի մոդելըՆերմուծված servo շարժիչ
Էլեկտրաէներգիայի պահանջ380V, 50/60 Հց
Աշխատանքային ջերմաստիճանը0-45 ℃
Շարունակական աշխատանքային ժամանակ24 ժամ
Մեքենայի քաշըՄոտ 12000 կգ
Էլեկտրաէներգիայի ընդհանուր պաշտպանության մակարդակըIP54

Մանրամասն նկարներ


Անուն: Մեքենայի մարմին և աքսեսուարներ.600 ℃ ջերմային բուժում, ջեռոցում 24 ժամ սառչում, ճշգրիտ CO2 պաշտպանության զոդում, որպեսզի համոզվեք, որ 20 տարվա օգտագործման առանց դեֆորմացիայի:
բ. Սինխրոն X / Y / Z առանցքներ. Z- առանցքը կարող է գործել 150 մմ, հարմար է մետաղական սավանի շատ տեսակների կտրման համար:
գ. Բարձր որակը երաշխավորում է դրա դիմացկունությունը և ավելի հեշտ պահպանումը:
Անուն:AC servo motor և վարորդի ներմուծված servo շարժիչը (Y- առանցքը ղեկավարվում է երկու servo շարժիչով), ինչպես նաև բարդ մոլորակային ռեդուկտորի միջոցով, ապահովում է կայուն, ճշգրիտ և հուսալի շարժիչ:
Անուն:Isionշգրիտ գծային ուղեցույցներ Ընդլայնված կտրման համակարգը, լազերային էներգիան և սերվով շարժումը միմյանց հիանալի կերպով ներմուծում են, ներմուծվում են բարձր ճշգրտության հանդերձում և դարակաշարերի վարման համակարգ, փոխանակելի կրկնակի աշխատանքային սեղան ՝ ապահովելու վերամշակման ավելի բարձր արագություն և ճշգրտություն:
Անուն:Գլխի կտրում Անհապաղ կտրող գլուխը ունի ավտոմատ բարձրության հետևելու և հակահամաճարակային բախման գործառույթ, որը մեծապես բարելավում է կտրման արագությունը, սահունությունը և կտրման ճշգրտությունը նույն ելքային հզորության տակ: Մի խոսքով, կտրման արդյունավետությունը կարող է բարձրացվել:
Անուն:Լազերային աղբյուրի արագություն, բարձր ճշգրտության կտրող գիծ և հարթ կտրող եզր

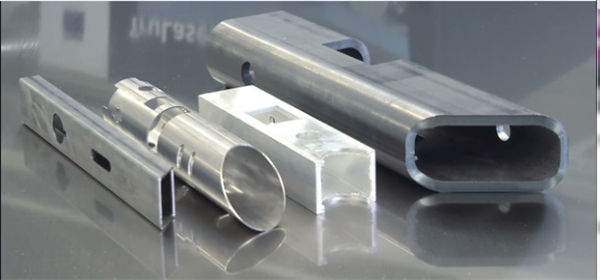

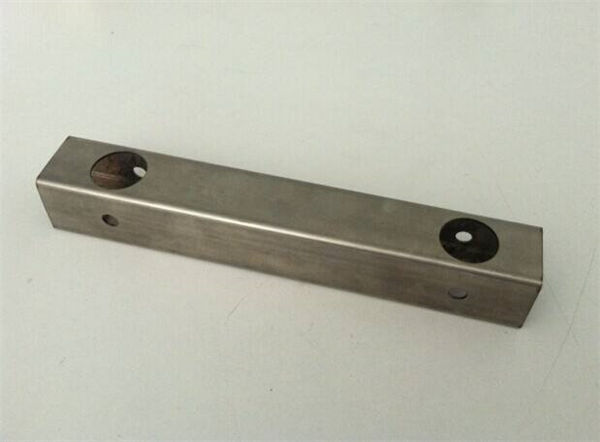

Նմուշների կտրում


Դասընթացներ


Պայմանագիրը կնքելուց հետո ձեր ընկերությունը կարող է կազմակերպել տեխնոլոգին, որ գա մեր գործարան ՝ սովորելու սարքավորումների և աշխատանքային հիմնական առարկաների հիմնական գիտելիքները, բավարար ուսուցման ժամանակ ՝ 1-3 օրվա ընթացքում, դասընթացների պարունակությունը հետևյալն է.
ա) նկարչության ծրագրային ապահովման ընդհանուր դասընթաց;
բ) մեքենայացման և անսահմանավարման ընթացակարգեր.
գ) կառավարման վահանակի և ծրագրաշարի պարամետրերի, պարամետրերի միջակայքի նշանակությունը.
դ) մեքենայի հիմնական մաքրում և սպասարկում.
ե) Սարքավորումների ընդհանուր անսարքությունների լուծում.
զ) գործողության զգուշություն
