օպտիկամանրաթելային լազերային կտրող մեքենա խողովակների և թերթերի համար

օպտիկամանրաթելային լազերային կտրող մեքենա խողովակների և թերթերի համար

Ապրանքի մանրամասերը

Հավաստագրում. CE
Վճարման և առաքման պայմաններ.
Նվազագույն պատվերի քանակը ՝ 1 հատ
Գինը ՝ պայմանագրային
Փաթեթավորման մանրամասները. 1 * 20GP բեռնարկղ
Առաքման ժամանակը ՝ 30 օր
Վճարման պայմանները. L / C, D / A, T / T, D / P, Western Union, L / C
Մատակարարման ունակություն `ամսական 50 հատ

Ապրանքի մանրամասն նկարագրություն

Դիմում ::Ամբողջ մետաղական նյութըԿտրող հաստությունը.SS Upto 10 մմ, MS Upto 22 սմ
Լազերային տեսակը ::ՄանրաթելCNC, թե ոչ ::Այո
Սառեցման ռեժիմը ::Waterրի սառեցումԿառավարման Ծրագրեր ::Cypcut
Գրաֆիկական ձևաչափի աջակցություն ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTԾագման վայր ::Չինաստան
Մոդելի համարը::TY-3015DGՏրամադրվել է հետ վաճառքի ծառայություն ::Արտադրողները մատչելի են սպասարկող մեքենաներ արտերկրում
Կրկնվող ճշգրտություն ::+ -0.03 մմՕպերացիոն ջերմաստիճանը ::0 ° C-45 ° C
Աշխատանքային խոնավություն ::5%-95%Լազերային աղբյուր.Չինական կամ ներմուծված
Լարման::AC380V ± 10% 50HZ (60HZ)Կտրող տարածք.3000 * 1500 մմ ստանդարտ, մեծը հնարավոր է հարմարեցնել

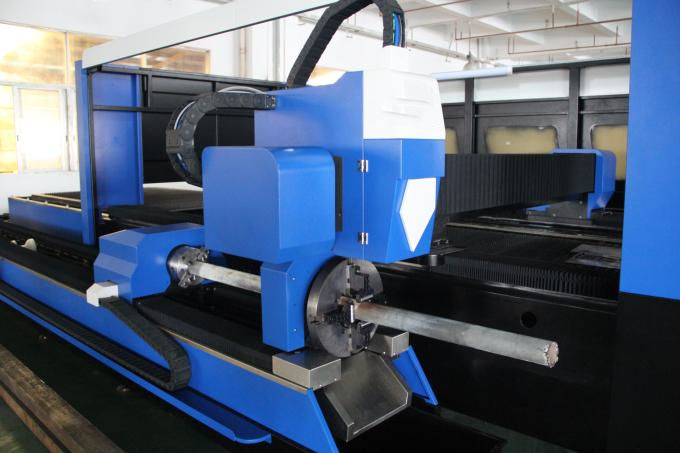

Խողովակների և թերթերի համար մանրաթելային լազերային կտրող մեքենա

Մեքենայի մարմին

1. Մեր մեքենայի մարմինը `8 մմ պողպատե կոնստրուկցիայի, 600 ℃ ջերմամշակման, ճշգրիտ զոդման միջոցով, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
2. Gանկապատեր մագնեզիումի խառնուրդի ձուլմամբ, ուժեղ կայունություն առանց դեֆորմացիայի, Արագ շարժում:

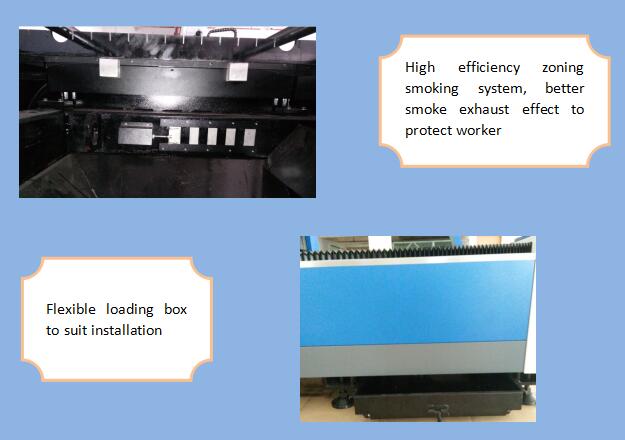

3. Բարձր արդյունավետության գոտիավորման ծխելու համակարգը մեքենայի մարմնի երկու կողմերում, ուժեղ հատվածավորված փոշին և ծխելը հավաքելը, դա կնվազեցնի աշխատողի վնասը:
4. Ներմուծված ճշգրիտ կրակի իջեցում և սերվով շարժիչ, Արագ վազքի արագություն:
5. Մեքենայի մահճակալի վրա 70 շեղբեր և 6 սլայդ սալիկ, մեքենայի նախազգուշացումը նվազեցնելու համար սերտ շեղբերով, բալոններով աշխատող սլաքներ ՝ սավանները հեշտությամբ բեռնելու և ներբեռնելու համար:
6. Flexibleկուն բեռնման տուփը կարող է բաց լինել առջևի և երկու կողմերի միջև, ինչը համոզիչ է մեքենայական աշխատանքի վիճակի համար:

Տեխնիկական

Լազերային աղբյուրIPG / Raycus / Nlight
Մեքենայի մարմինգետային կառուցվածքը
Աշխատանքային ճանապարհորդությունԲարձր ճշգրտության գնդակի պտուտակով թվային կառավարման սեղան սնուցող սարքով
Գործողության առավելագույն արագություն80 մ / րոպե-90 Գ / րոպե
X / Y տեղադրության ճշգրտություն0,03 մմ / մ
Էլեկտրաէներգիա380V 50Hz / 60Hz
X / Y- ը կրկնեց տեղադրության ճշգրտությունը0,03 մմ
Գործող ջերմաստիճանը0 ° C-45 ° C
Առավելագույն արագացում1,0 գ
Մեքենաների համախառն ուժ<16KVA
Կիրառական նյութերԲարակ մեղմ պողպատ, չժանգոտվող պողպատ և այլ տեսակի մետաղական թերթեր
Կտրող տարածք3000 մմ * 1500 մմ / 4000 մմ * 2000 մմ / 6000 մմ * 2000 մմ
Ընդհանուր քաշը4600 ԿԳՍ

Մանրամասն նկարներ





Անուն:Մեքենայի մարմին և պարագաներ

a.600 ℃ ջերմային բուժում, ջեռոցում 24 ժամ սառեցում, ճշգրիտ CO2 պաշտպանության զոդում, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
բ. Սինխրոն X / Y / Z առանցքներ. Z- առանցքը կարող է գործել 150 մմ, հարմար է մետաղական սավանի շատ տեսակների կտրման համար:
գ. Բարձր որակը երաշխավորում է դրա դիմացկունությունը և ավելի հեշտ պահպանումը:

Անուն:AC servo շարժիչ և վարորդ

Ներմուծված servo շարժիչը (Y- առանցքը ղեկավարվում է երկու servo շարժիչով), ինչպես նաև բարդ մոլորակային ռեդուկտորի միջոցով, ապահովում է կայուն, ճշգրիտ և հուսալի շարժիչ:





Անուն:Lineշգրիտ գծային ուղեցույցներ

Կտրված կտրման համակարգը, լազերային հզորությունը և servo շարժումը միմյանց հիանալի կերպով ներմուծում են, ներմուծվում են բարձր ճշգրտության հանդերձում և դարակաշարերի վարման համակարգ, փոխանակելի կրկնակի աշխատանքային սեղան ՝ ապահովելու վերամշակման ավելի բարձր արագություն և ճշգրտություն:

Անուն:Գլխի կտրում



Անլար կտրող գլուխը ունի ավտոմատ բարձրության հետևման և հակահեղափոխության գործառույթ, ինչը մեծապես բարելավում է նույն ելքային հզորության տակ կտրելու արագությունը, սահունությունը և կտրման ճշգրտությունը: Մի խոսքով, կտրման արդյունավետությունը կարող է բարձրացվել:





Անուն:Լազերային աղբյուր

արագ արագություն, բարձր ճշգրտության կտրող գիծ և հարթ կտրող եզր

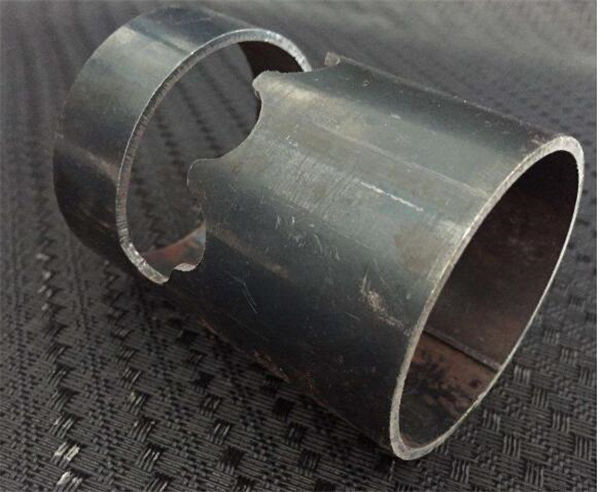

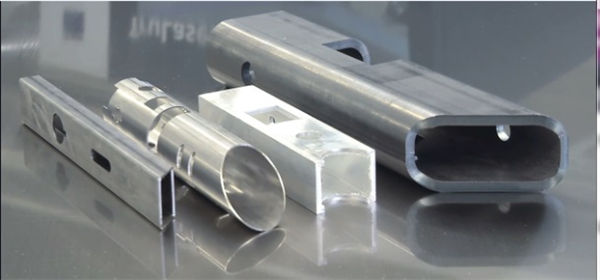

Նմուշների կտրում

Նմուշներ.

Դասընթացներ

Պայմանագիրը կնքելուց հետո ձեր ընկերությունը կարող է կազմակերպել տեխնոլոգին, որ գա մեր գործարան ՝ սովորելու սարքավորումների և աշխատանքային հիմնական առարկաների հիմնական գիտելիքները, բավարար ուսուցման ժամանակ ՝ 1-3 օրվա ընթացքում, դասընթացների պարունակությունը հետևյալն է.
ա) նկարչության ծրագրային ապահովման ընդհանուր դասընթաց;
բ) մեքենայացման և անսահմանավարման ընթացակարգեր.
գ) կառավարման վահանակի և ծրագրաշարի պարամետրերի, պարամետրերի միջակայքի նշանակությունը.
դ) մեքենայի հիմնական մաքրում և սպասարկում.
ե) Սարքավորումների ընդհանուր անսարքությունների լուծում.
զ) գործողության զգուշություն.

Երաշխիք

ա) 1 Տարիներ շարունակ մետաղական խողովակների լազերային կտրող մեքենայի ամբողջ մեքենայի համար (ձեռքով արված վնասը բանակցվում է):
բ) Լազերային աղբյուր 2 տարվա երաշխիք
գ) Lերեկային սպասարկում և պահեստամասերի մատակարարում
դ): Անվճար ուսուցում շահագործման անձնակազմի համար: (ինժեները կարող է մեկնել արտասահման ՝ բանակցված է):
