բարձր արդյունավետության 3D պղնձե խողովակների կտրող մեքենա / 3D կտրիչ մեքենա

բարձր արդյունավետության 3D պղնձե խողովակների կտրող մեքենա / 3D կտրիչ մեքենա

Ապրանքի մանրամասերը


Հավաստագրում. CE
Վճարման և առաքման պայմաններ.
Նվազագույն պատվերի քանակը ՝ 1 հատ
Գինը ՝ պայմանագրային
Փաթեթավորման մանրամասները. 1 * 20GP բեռնարկղ
Առաքման ժամանակը ՝ 30 օր
Վճարման պայմանները. L / C, D / A, T / T, D / P, Western Union, L / C
Մատակարարման ունակություն `ամսական 50 հատ

Ապրանքի մանրամասն նկարագրություն


Դիմում ::Ամբողջ մետաղական նյութըԿտրող հաստությունը.SS Upto 10 մմ, MS Upto 22 սմ
Լազերային տեսակը ::ՄանրաթելCNC, թե ոչ ::Այո
Սառեցման ռեժիմը ::Waterրի սառեցումԿառավարման Ծրագրեր ::Cypcut
Գրաֆիկական ձևաչափի աջակցություն ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTԾագման վայր ::Չինաստան
Մոդելի համարը::TY-3015DGՏրամադրվել է հետ վաճառքի ծառայություն ::Արտադրողները մատչելի են սպասարկող մեքենաներ արտերկրում
Կրկնվող ճշգրտություն ::+ -0.03 մմՕպերացիոն ջերմաստիճանը ::0 ° C-45 ° C
Աշխատանքային խոնավություն ::5%-95%Խողովակների կտրման միջակայքը.20-130mmx3000 մմ
Լարման::AC380V ± 10% 50HZ (60HZ)Կտրող տարածք.3000 * 1500 մմ ստանդարտ, մեծը հնարավոր է հարմարեցնել

Հիմնական հատկանիշները


1. Մեր մեքենայի մարմինը `8 մմ պողպատե կոնստրուկցիայի, 600 ℃ ջերմամշակման, ճշգրիտ զոդման միջոցով, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
2. Gանկապատեր մագնեզիումի խառնուրդի ձուլմամբ, ուժեղ կայունություն առանց դեֆորմացիայի, Արագ շարժում:
3. Բարձր արդյունավետության գոտիավորման ծխելու համակարգը մեքենայի մարմնի երկու կողմերում, ուժեղ հատվածավորված փոշին և ծխելը հավաքելը, դա կնվազեցնի աշխատողի վնասը:
4. Ներմուծված ճշգրիտ կրակի իջեցում և սերվով շարժիչ, Արագ վազքի արագություն:
5. Մեքենայի մահճակալի վրա 70 շեղբեր և 6 սլայդ սալիկ, մեքենայի նախազգուշացումը նվազեցնելու համար սերտ շեղբերով, բալոններով աշխատող սլաքներ ՝ սավանները հեշտությամբ բեռնելու և ներբեռնելու համար:
6. Flexibleկուն բեռնման տուփը կարող է բաց լինել առջևի և երկու կողմերի միջև, ինչը համոզիչ է մեքենայական աշխատանքի վիճակի համար:

Առավելություն


1. Համեմատեք ավանդական լազերի հետ, մանրաթելային լազերը ավելի շատ շրջակա միջավայրի պաշտպանություն է.
2. Շատ ավելի ցածր էներգիայի սպառումը. Օպտիկամանրաթելային լազերի ֆոտոէլեկտրական փոխակերպման արդյունավետությունը 15 անգամ ավելի բարձր է, քան ավանդական լազերը:
3. Լազերային կետերի ավելի բարձր որակ. Մեկ մոդուլային լազերային աղբյուր
4. Ավելի ցածր սպառումը. Էլեկտրաէներգիայի սպառումը ժամում կազմում է 7 կՎտ:

Տեխնիկական


ՄոդելTY-3015DG
Լազերային աղբյուրի միջին միջոցՄանրաթել
Կտրող միջակայքը (L * W)3000 մմ × 1500 մմ
Z առանցքի հարված250 մմ
Մաքս. դիրքավորման արագությունը120 մ / րոպե
X, Y առանցք Max. արագացնել արագությունը1,0 գ
Սառեցման ձևըՐի սառեցում
Լազերային ալիքի երկարություն1070nm


Լազերային աղբյուրի ելքային հզորություն



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Պարտադիր)

Մին կտրելու բացը0,1 մմ
X, Y և Z առանցքների դիրքի ճշգրտությունը0,03 մմ
X, Y և Z առանցքների առանցքային տեղակայման ճշգրտություն0,01 մմ
Կտրող նյութի հաստությունը (ըստ նյութի)0.2 - 25 մմ
Վարորդի մոդելըՆերմուծված servo շարժիչ
Էլեկտրաէներգիայի պահանջ380V, 50/60 Հց
Աշխատանքային ջերմաստիճանը0-45 ℃
Շարունակական աշխատանքային ժամանակ24 ժամ
Մեքենայի քաշըՄոտ 12000 կգ
Էլեկտրաէներգիայի ընդհանուր պաշտպանության մակարդակըIP54

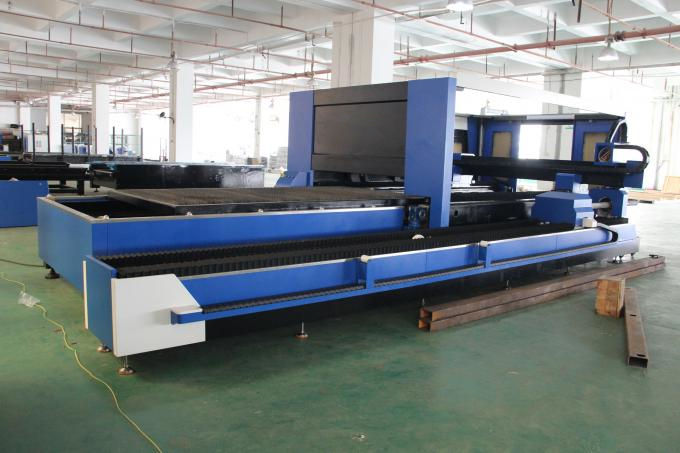

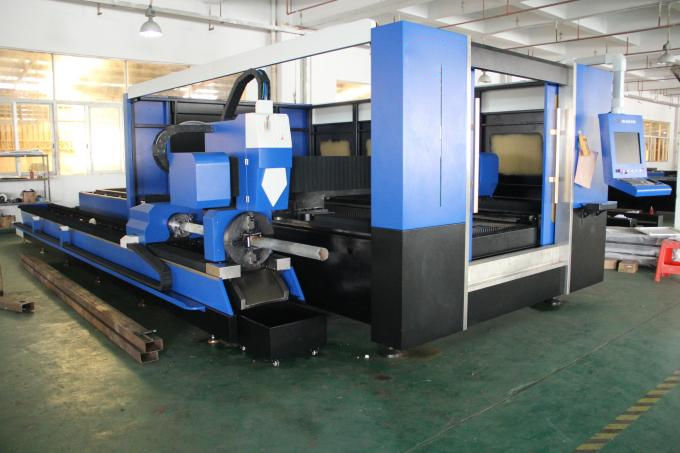

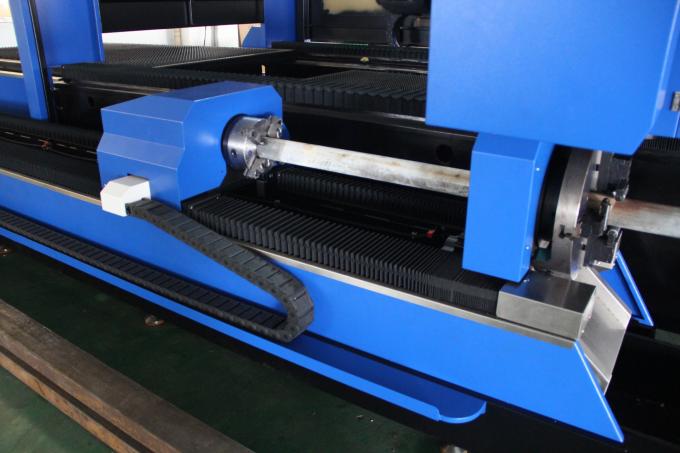

Մանրամասն նկարներ


Անուն: Մեքենայի մարմին և աքսեսուարներ

a.600 ℃ ջերմային բուժում, ջեռոցում 24 ժամ սառեցում, ճշգրիտ CO2 պաշտպանության զոդում, որպեսզի համոզվեք, որ 20 տարվա օգտագործումը առանց դեֆորմացիայի է ենթարկվում:
բ. Սինխրոն X / Y / Z առանցքներ. Z- առանցքը կարող է գործել 150 մմ, հարմար է մետաղական սավանի շատ տեսակների կտրման համար:
գ. Բարձր որակը երաշխավորում է դրա դիմացկունությունը և ավելի հեշտ պահպանումը:

Անուն:AC servo շարժիչ և վարորդ

Ներմուծված servo շարժիչը (Y- առանցքը ղեկավարվում է երկու servo շարժիչով), ինչպես նաև բարդ մոլորակային ռեդուկտորի միջոցով, ապահովում է կայուն, ճշգրիտ և հուսալի շարժիչ:

Անուն:Lineշգրիտ գծային ուղեցույցներ

Կտրված կտրման համակարգը, լազերային հզորությունը և servo շարժումը միմյանց հիանալի կերպով ներմուծում են, ներմուծվում են բարձր ճշգրտության հանդերձում և դարակաշարերի վարման համակարգ, փոխանակելի կրկնակի աշխատանքային սեղան ՝ ապահովելու վերամշակման ավելի բարձր արագություն և ճշգրտություն:

Անուն:Գլխի կտրում

Անլար կտրող գլուխը ունի ավտոմատ բարձրության հետևման և հակահեղափոխության գործառույթ, ինչը մեծապես բարելավում է նույն ելքային հզորության տակ կտրելու արագությունը, սահունությունը և կտրման ճշգրտությունը: Մի խոսքով, կտրման արդյունավետությունը կարող է բարձրացվել:

Անուն:Լազերային աղբյուր

արագ արագություն, բարձր ճշգրտության կտրող գիծ և հարթ կտրող եզր

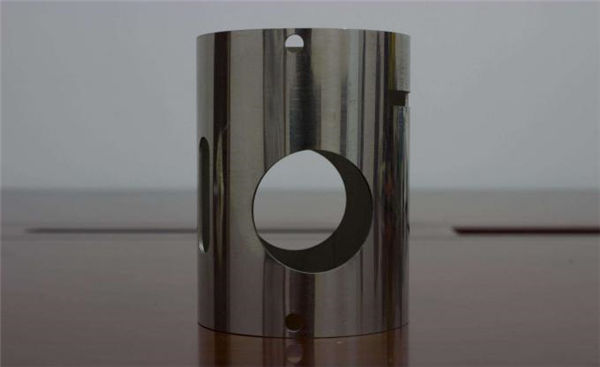

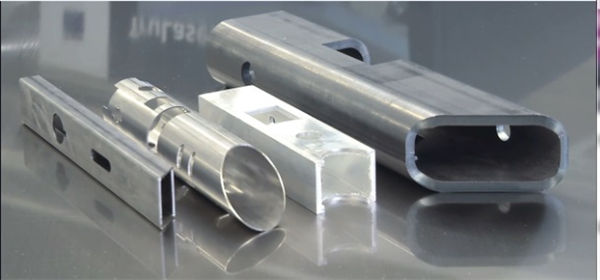

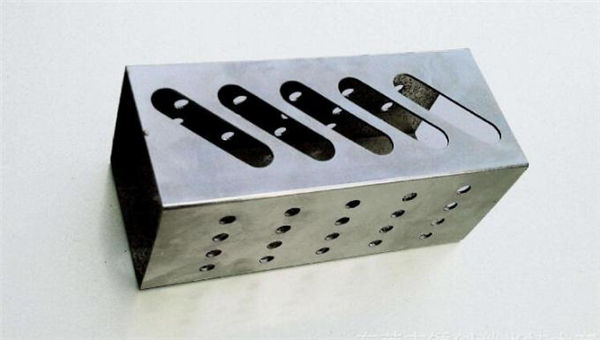

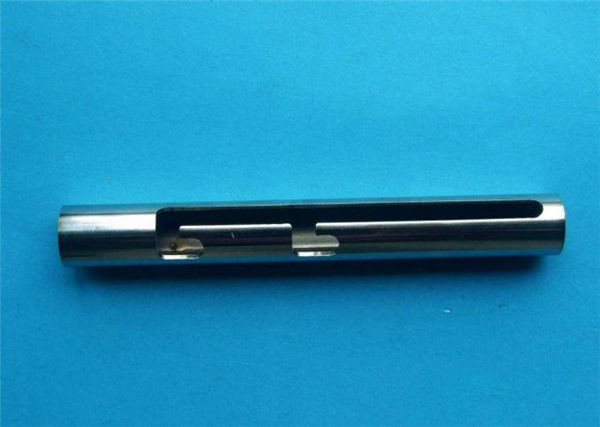

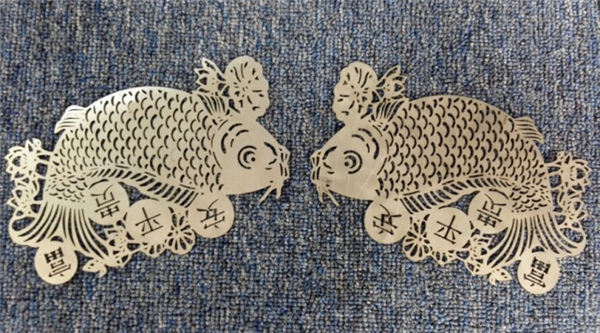

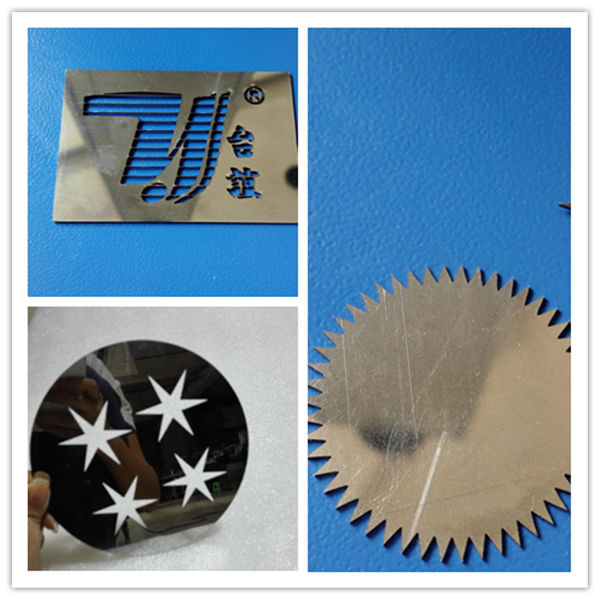

Cutting samples


Դասընթացներ


Պայմանագիրը կնքելուց հետո ձեր ընկերությունը կարող է կազմակերպել տեխնոլոգին, որ գա մեր գործարան ՝ սովորելու սարքավորումների և աշխատանքային հիմնական առարկաների հիմնական գիտելիքները, բավարար ուսուցման ժամանակ ՝ 1-3 օրվա ընթացքում, դասընթացների պարունակությունը հետևյալն է.
ա) նկարչության ծրագրային ապահովման ընդհանուր դասընթաց;
բ) մեքենայացման և անսահմանավարման ընթացակարգեր.
գ) կառավարման վահանակի և ծրագրաշարի պարամետրերի, պարամետրերի միջակայքի նշանակությունը.
դ) մեքենայի հիմնական մաքրում և սպասարկում.
ե) Սարքավորումների ընդհանուր անսարքությունների լուծում.
զ) գործողության զգուշություն

Երաշխիք


ա) .1 տարվա ընթացքում ամբողջ մեքենայի համար խողովակների մանրաթելային լազերային կտրող մեքենայի համար: (Ձեռք բերված վնասի վերաբերյալ բանակցություններ են վարվում):
բ) .Լազերային աղբյուր 2 տարվա երաշխիք
գ) .Բոլոր երկար սպասարկում և պահեստամասերի մատակարարում
դ) անվճար դասընթացներ շահագործման անձնակազմի համար: (ինժեները կարող է մեկնել արտասահման ՝ բանակցված է):
