օպտիկամանրաթելային լազերային փորագրման մեքենա 10 մետր մեքենայի մարմնի դիզայն

Ապրանքի մանրամասերը

Հավաստագրում. CE
Վճարման և առաքման պայմաններ.
Նվազագույն պատվերի քանակը ՝ 1 հատ
Գինը ՝ պայմանագրային
Փաթեթավորման մանրամասները. 1 * 40GP բեռնարկղ
Առաքման ժամանակը ՝ 30 օր
Վճարման պայմանները. L / C, D / A, T / T, D / P, Western Union

Ապրանքի մանրամասն նկարագրություն

Դիմում	Ամբողջ մետաղական նյութը	Կտրող հաստությունը.	Upto 1 մմ SS
Լազերային տեսակը.	Ներմուծված օպտիկամանրաթելային լազեր	Հատման առավելագույն հաստությունը.	20 մմ / CS; 10 մմ / SS
Min.line Լայնությունը:	0,1 մմ	Վերահսկիչ ծրագրաշար.	Cypcut
Գրաֆիկական ձևաչափի աջակցություն.	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Բրենդային անուն:
Կրկնվող ճշգրտությունը.	+/- 0.03 մմ	Գործող ջերմաստիճանը.	0 ° C-45 ° C
Սառեցման ռեժիմ.	Waterրի սառեցում	Լազերային աղբյուր.	IPG / Nlight / Raycus / Max
Լարման:	AC380V ± 10% 50HZ (60HZ)	Կտրող տարածք.	3000x1500 մմ

Դիմում

Կիրառելի է 0,2-ից 14 մմ հաստությամբ ստանդարտ չժանգոտվող պողպատե շերտի համար

Արտադրանք

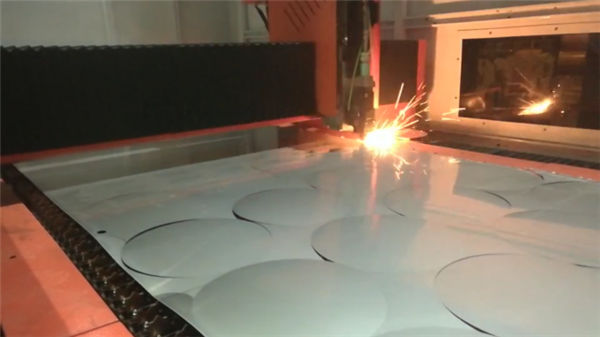

Կտրեք կլոր շրջանակը 100-800 մմ

Ծրագրի կոնֆիգուրացիա

կոդ	Նյութը
1	Գրությունների հեռացման համակարգ
2	Մեխանիկական բազուկ
3	Լազերային կտրող մեքենա
4	Կենտրոնական էլեկտրական կառավարման կաբինետ
5	Սառեցման համակարգը
6	Սնուցող մեքենա

Լազերային մեքենայի հատուկ

Լազերային աղբյուրի միջին միջոց	Մանրաթել
Կտրող միջակայքը (L * W)	10000 մմ × 15000 մմ
Z առանցքի հարված	250 մմ
Մաքս. դիրքավորման արագությունը	120 մ / րոպե
X, Y առանցք Max. արագացնել արագությունը	1,0 գ
Սառեցման ձևը	Րի սառեցում
Լազերային ալիքի երկարություն	1070nm
Լազերային աղբյուրի ելքային հզորություն	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Պարտադիր)
Մին կտրելու բացը	0,1 մմ
X, Y և Z առանցքների դիրքի ճշգրտությունը	0,03 մմ
X, Y և Z առանցքների առանցքային տեղակայման ճշգրտություն	0,01 մմ
Կտրող նյութի հաստությունը (ըստ նյութի)	0.2 - 25 մմ
Վարորդի մոդելը	Ներմուծված servo շարժիչ
Էլեկտրաէներգիայի պահանջ	380V, 50/60 Հց
Աշխատանքային ջերմաստիճանը	0-45 ℃
Շարունակական աշխատանքային ժամանակ	24 ժամ
Մեքենայի քաշը	Մոտ 12000 կգ
Էլեկտրաէներգիայի ընդհանուր պաշտպանության մակարդակը	IP54

Լազերային կտրող մեքենայի պարամետր

Խառատահաստոցային մահճակալը բաղկացած է եռակցման ընդհանուր կառուցվածքից, սթրեսը վերականգնելուց հետո քողարկելուց հետո կոպիտ հաստոցներ են մշակվել և մետաղի հարդարման երկրորդային թրթռման ծերացումը, ավելի լավ է լուծել սթրեսը եռակցման պատճառով, դրանով իսկ մեծապես բարելավելով հաստոցների կայունությունը: X, Y, Z առանցքը ընդունում է ճապոնական servo շարժիչը, որը հագեցած է բարձր ճշգրտությամբ grinding հանդերձում ռեդուկտորի և կոշտության դարակաշարերով, բարձր ճշգրտության գծային ուղեցույցով, ինչպիսին է արդյունավետ փոխանցման մեխանիզմը, արդյունավետորեն երաշխավորում է փոխանցման ճշգրտությունը; սարքը, թափոնների մեքենան հատման հատվածի ստորին մասում, մեխանիկական կտրող շարժումը, աղեղնավոր լցվածությունը պահպանելը, անհրաժեշտ չէ մեկ անգամ ճանապարհորդելուց հետո վերադառնալ ծագման, այդպիսով խնայել շատ ժամանակ, կտրելու արագությունը մեծապես բարելավվել է: Հաշվարկով, այս բարելավմամբ կարող է բարելավել հատման ավելի քան 15% -ը:

Մեքենայի կտրող անկողնու շարժման հսկողությունը տեղափոխելով սերվո շարժիչով շարժվող շղթայով, մահճակալի մակերեսը բաղկացած է պղնձից և ալյումինե մխոց գլխարկից, պղնձե գլխարկը կարող է արդյունավետորեն նվազեցնել քերծվածքի ափսեը, նվազեցնել փոխարինման արժեքը:

Հավաքելու, ապամոնտաժում, Ուղղում, կերակրման սարքի պարամետրեր

Կոդ	Կատարում	Պարամետր	Նշում
1	կծիկի առավելագույն բեռնման ծանրությունը	10T (առավելագույն)
2	Կծիկի լայնությունը	200 մմ ～ 1300 մմ
3	Կծիկի հաստությունը	0.3 մմ ～ 1.5 մմ
4	նյութ գլան ներքին տրամագիծը	60460-530 մմ
5	նյութի գլան արտաքին տրամագիծը	001300 մմ (առավելագույն)
6	արտադրական գծի արագությունը	20 մ / րոպե
7	բեռնման ռեժիմը	բեռնման մեքենա
8	Լարվածության մեթոդ	հիդրավլիկ հեռավորություն
9	արգելակման եղանակը	Օդաճնշական սկավառակի արգելակ
10	Կերակրման հսկողություն	էլեկտրական ինդուկցիա
11	քողարկել	հաճախականության հսկողություն
12	Կրիչ; Նյութը դագաղով	ավտոմատ
13	սեղմող սարք	Ավտոմատ
14	Flat ակ	վերև 11 ներքև 12
15	պտղունց գլանափաթեթ	1-ը
16	սնուցող	պտղունց գլան
17	Սնուցող վարորդ	servo շարժիչ

Նմուշների կտրում. (Կից լուսանկարները հղման համար են, խնդրում ենք կապվել մեզ հետ `մանրամասն տեսանյութի համար)

Նմուշների կտրում

Նախնական վաճառքի ծառայություն

1. Նմուշի անվճար կտրում,
Անվճար նմուշի կտրման / փորձարկման համար խնդրում ենք ուղարկել մեզ ձեր CAD ֆայլը, մենք այստեղ կանենք կտրում և տեսանյութեր կանենք, որպեսզի ցույց տանք ձեզ կտրումը կամ էլ ձեզ նմուշ ուղարկենք `ստուգելու կտրման որակը:
2. Հարմարեցված մեքենայի ձևավորում
Ըստ հաճախորդի դիմումի ՝ մենք կարող ենք համապատասխանաբար վերանայել մեր մեքենան ՝ հաճախորդի հարմարավետության և արտադրության բարձր արդյունավետության համար:

Ծառայություն վաճառքից հետո

A. Մեքենան կտրամադրվի ուսուցման վիդեո և օգտագործողի ձեռնարկ անգլերեն լեզվով `տեղադրման, շահագործման, պահպանման և խնդիրների նկարահանումների համար, և տեխնիկական ուղեցույց կտա էլ. Փոստով, ֆաքսով, հեռախոսով, սկայպով…:
Բ. Մենք մասնագետին առաջարկում ենք տեղադրման և վերապատրաստման համար հաճախորդի կայքին, հաճախորդը պետք է ապահովի վիզան, տոմսը, տեղական կենսապայմանները:
C. Հաճախորդը կարող է գալ մեր գործարան `մարզվելու համար: Մենք կառաջարկենք տեղադրման, շահագործման, մեքենայական կրակոցների և սպասարկման դասընթացներ:
Մեր սեմինարի ընթացքում դասընթացների ընթացքում մենք առաջարկում ենք անվճար ուսուցում և կենսապայման 7 օր, սահմանափակում են 2 հոգի:

Երաշխիք

ա) .1 տարի ամբողջ մեքենայի համար (ձեռքով արված վնասը բանակցվում է):
բ) .Լազերային աղբյուր 2 տարվա երաշխիք
գ) .Բոլոր երկար սպասարկում և պահեստամասերի մատակարարում
դ) անվճար դասընթացներ շահագործման անձնակազմի համար: (ինժեները կարող է մեկնել արտասահման ՝ բանակցված է):

ՀՏՀ

Q1. Ինչպե՞ս կարող եմ ինձ համար ստանալ լավագույն մեքենան:
Դուք կարող եք պատմել մեզ ձեր աշխատանքային նյութը, մանրամասն նկարը նկարով կամ վիդեոով, որպեսզի մենք կարողանանք դատել, թե արդյոք մեր մեքենան կարող է բավարարել ձեր կարիքը, թե ոչ: Այնուհետև մենք կարող ենք ձեզ լավագույն մոդելը տալ, կախված է մեր փորձից:

Q2. Առաջին անգամն է, որ ես օգտագործում եմ այսպիսի մեքենա, հեշտ է գործել:
Մենք ձեզ կուղարկենք ձեռնարկ և ուղղորդեք vedio- ն անգլերեն լեզվով, այն կարող է ձեզ սովորեցնել, թե ինչպես աշխատել մեքենան: Եթե դուք դեռ չեք կարող սովորել, թե ինչպես օգտագործել այն, մենք կարող ենք օգնել ձեզ «Teamviewer» առցանց օգնության ծրագրակազմով: Կարող ենք խոսել հեռախոսով, էլ.փոստով կամ կապի այլ եղանակներով:

Q3. Եթե մեքենան իմ տեղում խնդիր ունի, ինչպե՞ս կարող եմ անել:
Մենք կարող ենք երաշխիքային ժամանակահատվածում անվճար մասեր ուղարկել ձեզ, եթե մեքենաները ունենան որևէ խնդիր «նորմալ օգտագործման» պայմաններում:

Q4. Դուք բեռնափոխադրումներ եք կազմակերպում մեքենաների համար:
Այո, հարգելի հարգելի հաճախորդներ, FOB- ի կամ CIF- ի գնի համար մենք ձեզ համար առաքում ենք կազմակերպում: EXW- ի գնի համար հաճախորդները պետք է կազմակերպեն առաքումն իրենց կամ իրենց գործակալների միջոցով:
